新品速递丨利达LD6901B和LD6901(2025)消防控制室图形显示装置

发布时间：

2025-06-05 00:00

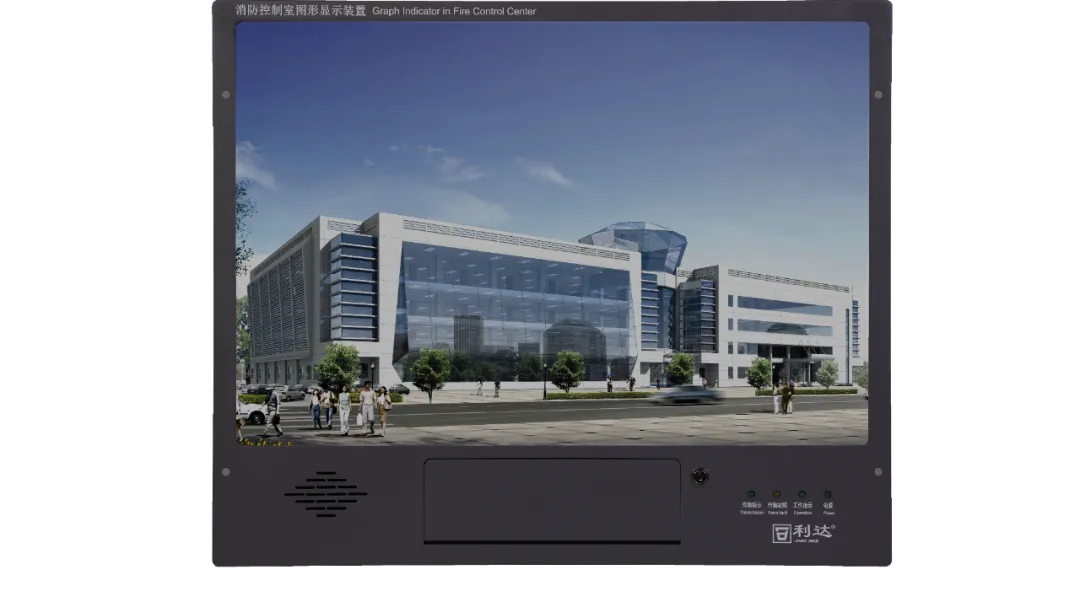

LD6901B消防控制室图形显示装置(linux 版)依据国标《GB16806-2006消防联动控制系统》4.9消防控制室图形显示装置各项功能和技术标准开发，针对标准内各项功能及试验要求完成了全项检测及稳定性和可靠性测试，已取得国家应急管理部消防产品检测机构颁发的产品检验合格报告，同时获得了国家消防产品认证中心出具的消防产品认证证书。新品已与利达自产产品E系列火灾报警控制器主机系统、可燃气控制器主机系统、防火门主机系统、电气火灾主机系统、电源监控主机系统、应急照明疏散指示主机系统、光纤测温主机系统、气灭主机系统、余压主机系统共九类消防产品之间完成了系统集成，并进行了多场景的联网试验、性能测试和功能验证，测试合格完全达到了产品设计要求。

新品LD6901B消防控制室图形显示装置分为标配版和高配版两款类型，两款产品在触摸屏和通讯接口方面存在差别，高配版相较于标配版则多具备了触屏功能及外扩2路RS485串行接口。

一、产品优势
1.可通过HDMI接口将界面投放到大屏，满足现场消防一体化管理需要。
2.可通过AUDIO音频接口外接有源音箱。
3.具备5组USB接口。
4.装配手提把手在搬运时可手提。
5.可安装2块LD6901-A通讯板，便于接入第三方监控主机系统。
6.为直流DC24V供电，需要接入现场电源时，可直接使用火报等各类监控主机DC24V电源，并利用监控主机7.系统具备的主备电功能以实现LD6901B图显装置具备备电功能，并达到现场消防验收的技术要求。
8.主机设备采用国产主控CPU芯片。
9.液晶采用电容屏且颜色靓丽逼真、触控灵敏且顺畅、触点准确无跑偏问题。
10.接线及装配方式也进行了多项优化，便于现场人员接线及调试。
11.新品前后仓门都增加了安全锁具，锁具钥匙且通用，因此完全符合产品安全性及便捷性的特殊要求。
12.本产品可广泛应用于政府部门、机关、宾馆、饭店、场馆、智能大厦、购物中心、娱乐广场、工矿企业、园区、医院、校区、车站、机场、电厂等行业或领域内的消防监测及消防日常管理，为保障生命安全及防灾、减灾发挥着不可替代的作用。

二、主要技术指标

内容	技术参数
产品型号	LD6901B
电源输入	DC 24V
电流	MAX 2A (保险管)
最大功耗	30W
硬件配置	◾主机：工控一体机 ◾屏幕：宽屏19寸彩色液晶。 ◾触屏：电容屏(选配，高配版已含)。 ◾显示：LVDS。 ◾分辨率：1440900 ◾视频：HDMI1个。 ◾内存：2GB。 ◾存储：EMMC FLASH 32G ◾网络：板载千兆网卡*1。 ◾USB：后面(4× USB 2.0/1.1)前面(USB 2.0/1.1+OTG 烧写接口USB)。 ◾音频：集成 5.1 声道音效声卡芯片，内置一组喇叭接口。 ◾开关锁：2个，钥匙2把。 ◾软件加密狗：1只。
操作系统	基于Linux的Ubuntu 16.04
打印方式	A3幅面彩色喷墨打印机(选配)
通讯接口	网口：RJ45：1个； USB接口：5个；RS485接口：2个(选配，高配版已含) RS232接口：2个
工作环境温度	0℃～45℃
工作环境湿度	≤95％ (40±2)℃(无凝露)
安装方式	可选择立柜、琴台或壁挂支架进行安装。(立柜、琴台或壁挂支架为选配)

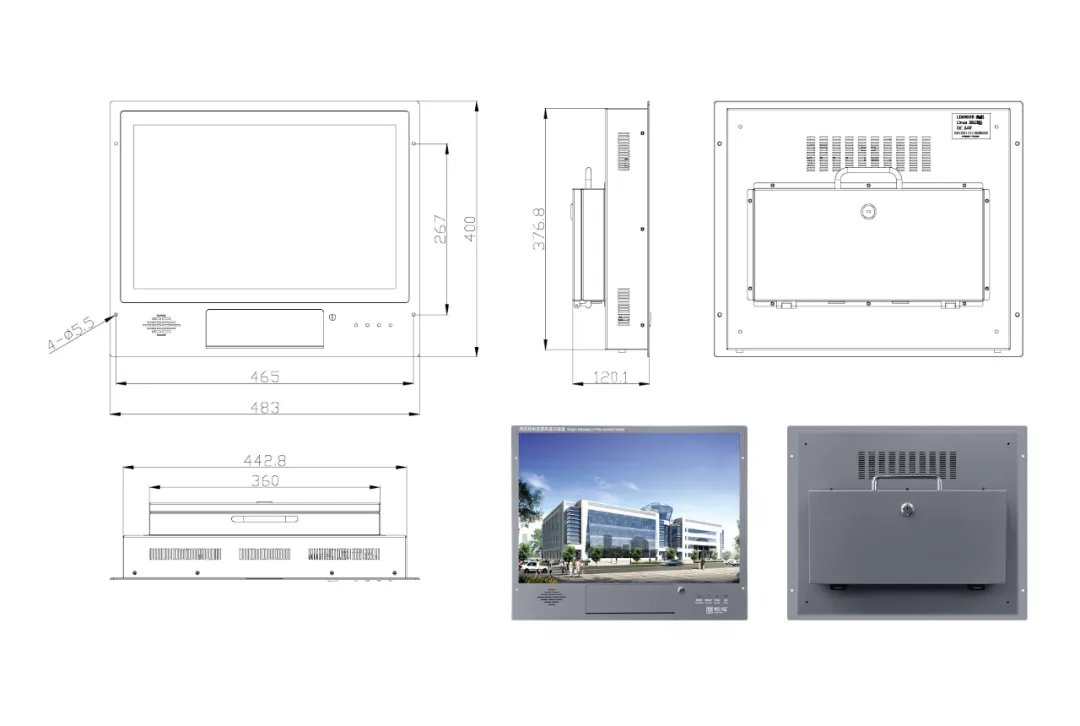

最大外形尺寸	LD6901B：483mm(L)×400mm(W)×120mm(H) (9U)
重量	10Kg±0.5Kg

利达最新研发的两款产品 LD6901(2025)(高配)和 LD6901(2025)(标配)消防控制室图形显示装置(linux 版)现已正式推出，新品是在旧款产品的基础上进行升级改造，并依据国标《GB16806-2006 消防联动控制系统》4.9 消防控制室图形显示装置规定的各项功能和技术标准研发，严格按照标准规定的功能及试验要求进行全项检测，现已完成所有检验项目并获得了检验报告以及变更批准。

基于 Linux 操作系统上的消防专用配套装置系统，可完全接入利达各系列终端报警设备、消

防主机设备、远程监控中心，实现现场配套使用。为方便现场安装本产品以插箱箱体设计，可满足三种不同的安装方式，分别为：立柜、琴台、壁挂（需单独选配 LD6901 壁挂支架），具体哪种方式用户可根据现场实际情况自主选择。

一、产品优势
1.可通过HDMI接口将界面投放到大屏。
2.可通过AUDIO音频接口外接有源音箱。
3.具备5组USB接口。
4.装配手提把手在搬运时可手提。
5.可安装2块LD6901-A通讯板。
6.直流 DC24V 供电且最大电流为 1.2A。使用现场控制器电源时，应在其供电电流完全满足且不影响控制器主机系统正常运行及工作的情况下方可接入。
7.主机设备采用国产主控CPU芯片。
8.液晶采用电容屏且颜色靓丽逼真、触控灵敏且顺畅、触点准确无跑偏问题。
9.接线及装配方式也进行了多项优化，便于现场人员接线及调试。
10.本产品可广泛应用于政府部门、机关、宾馆、饭店、场馆、智能大厦、购物中心、娱乐广场、工矿企业、园区、医院、校区、车站、机场、电厂等行业或领域内的消防监测及消防日常管理，为保障生命安全及防灾、减灾发挥着不可替代的作用。
二、主要技术指标

内容	技术参数
产品型号	LD6901
电源输入	DC 24V
电流	MAX 2A (保险管)
最大功耗	30W
硬件配置	◾主机：工控一体机 ◾屏幕：宽屏19寸彩色液晶。 ◾触屏：电容屏(选配，高配版已含)。 ◾显示：LVDS。 ◾分辨率：1440900 ◾视频：HDMI1个。 ◾内存：2GB。 ◾存储：EMMC FLASH 32G ◾网络：板载千兆网卡*1。 ◾USB：后面(4× USB 2.0/1.1)前面(USB 2.0/1.1+OTG 烧写接口USB)。 ◾音频：集成 5.1 声道音效声卡芯片，内置一组喇叭接口。 ◾开关锁：2个，钥匙2把。 ◾软件加密狗：1只。
操作系统	基于Linux的Ubuntu 16.04
打印方式	A3幅面彩色喷墨打印机(选配)
通讯接口	网口：RJ45：1个； USB接口：5个；RS485接口：2个(选配，高配版已含)RS232接口：2个
工作环境温度	0℃～45℃
工作环境湿度	≤95％ (40±2)℃(无凝露)
安装方式	可选择立柜、琴台或壁挂支架进行安装。(立柜、琴台或壁挂支架为选配)
最大外形尺寸	483mm(L)×400mm(W)×121mm(H) (9U)
重量	10Kg±0.5Kg
